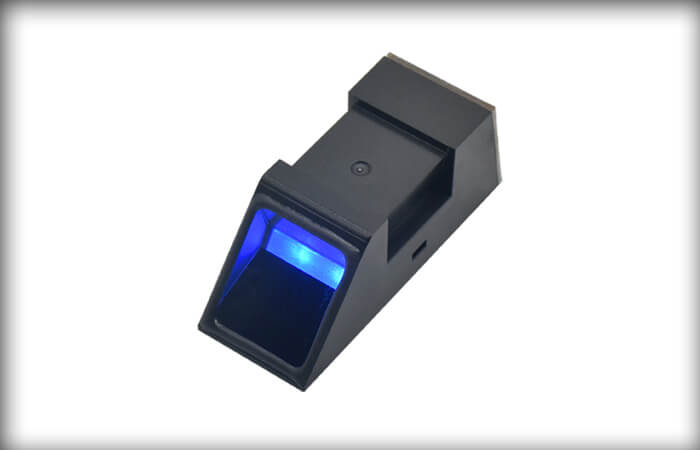

光学指纹识别模组 / 门禁考勤智能锁光学指纹模块

¥60.00

描述

型号:门禁考勤智能锁光学指纹模块

指纹图像大小:242 X 266 (Pixel)

输入电压:DC3.3V

工作电流:小于150mA

通讯方式:UART

分类:

简介:





SM50为指纹采集和单片指纹处理器二合一设计的指纹识别二次开发模块,具有体积小、功耗低、接口简单、可靠性高、指纹模板小(810字节)、大容量指纹识别快(500枚指纹识别响应时间小于1秒)等优点,可以非常方便将其嵌入用户系统,组成满足客户需求的指纹识别产品。

尤其具备自学习功能,指纹识别过程中,最新提取的指纹特征值识别成功后将该特征值融合到指纹数据库中,使用户在使用过程中越用越好用。

SM50模块通讯接口为UART, 本模块作为从设备,由主设备发送相关命令对其进行控制。

该模块具有可调节的安全等级功能、指纹特征数据的读/写功能和 1:N 识别及 1:1 验证功能等。

SM50模块还采用了国内最先进的人体触摸激活系统技术,当手指接触到指纹采集器窗口时,系统自动激活并采集比
对指纹。让您的产品更智能,您不再为没有空间放置机械按键而苦恼(早期都采用按键做系统激活功能),与此同时还提高了您产品整体的美观及整洁度。

---------------------------------------------------------------------------------

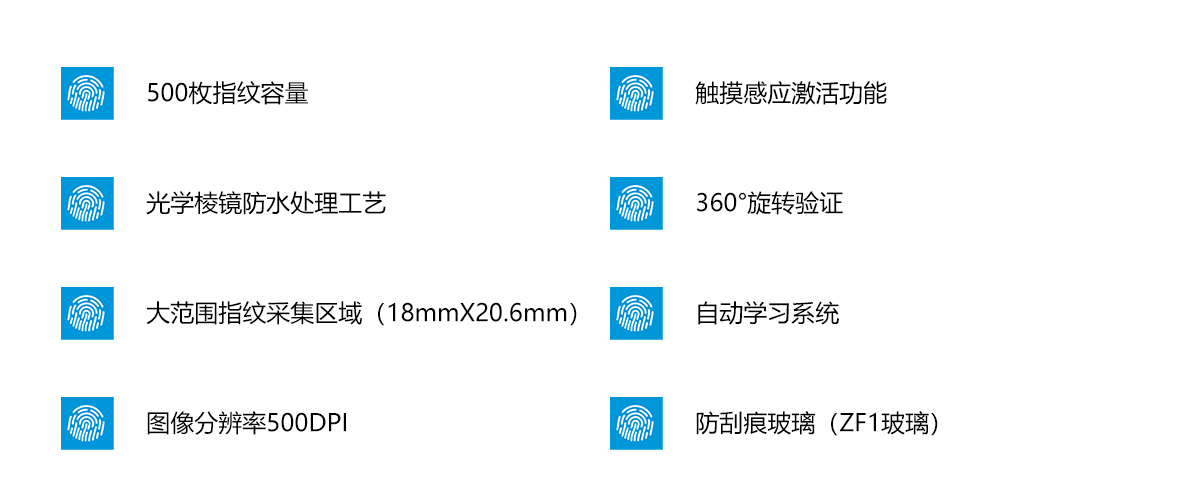

功能特点:

---------------------------------------------------------------------------------

应用领域:

---------------------------------------------------------------------------------

功能参数:





项目 参数
型号 SM50嵌入式光学指纹模块
CPU 120Mhz RISC 处理器
Sensor CMOS图像传感器+光学全反射模块
指纹图像 242× 266像素/500DPI
指纹模板 810bytes
指纹容量 500枚
采集面积 18x22.6mm
模块尺寸 47.4 X 20 X 20.4mm
对比方式 1:1以及1:N比对
错误率 FAR 0.001% / FRR 1.0%
通讯方式 UART
安全等级设置 1~5级,出厂默认3级
处理速度 指纹特征提取时间 <0.5s
1:N比对时间 <0.9s
电流电压 工作电压 DC3.3V
工作电流 <150mA
工作环境 -25°C~~60°C
波特率(UART) (9600 × N) Bps, N =1、2、4、6、12。  默认值 N=12


---------------------------------------------------------------------------------

获取二次开发技术资料,请联系客服。

另本公司还提供有偿开发服务,如果有需要,请洽客服询问详情。
